키오스크 모드 웹 어플리케이션 네트워크 망 구성

키오스크 모드 웹 어플리케이션을 상위 사무실 PC 에서도 로그인 접속 및 원격 접속을 제공

하기 위해 아래 와 같은 망 구성을 해야한다,



키오스크 모드 웹 어플리케이션에는 라우터 + 새틀라이트(증폭기) 구성이며,

라우터에 상위망 모뎀 or 허브 or 라우터 or 공유기 가 붙을 수 있다.



허브 or 라우터 에 따라서 크게 설정이 다르게 된다.

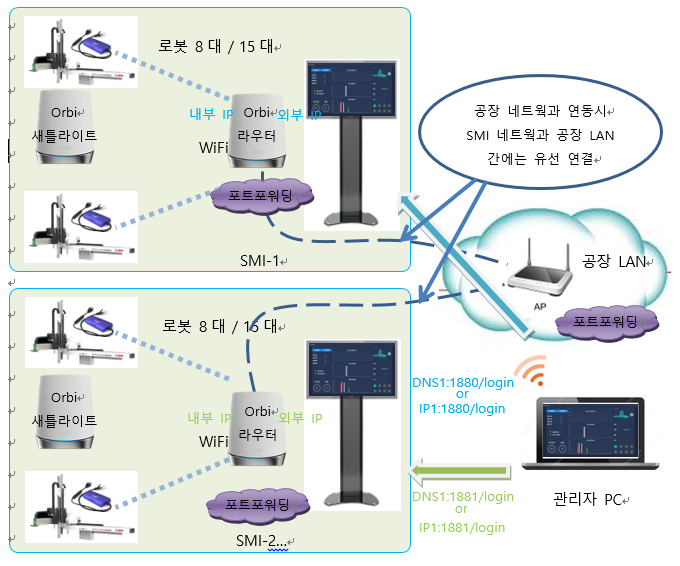

이해가 쉽게 아래와 같은 구성도를 그려 보았다. (키오스크 모드 웹 어플리케이션 == SMI)



• 상위 망 허브 경우

DNS or 외부 IP 설정을 통한 접근 방식이며, 포트는 1880 고정이며, SMI 추가 연동시

DNS or 외부 IP 설정이 증가한다.

1. Orbi 네트워크 설정

- Orbi 라우터 외부 IP – 모뎀 게이트웨이에 종속

- Orbi 라우터 내부 IP – 192.168.20.x

- 취출로봇 모션 2nd LAN Port IP – 192.168.20.101…

2. Orbi 라우터 포트포워딩 설정

- SMI 접근 허용을 위해 SMI-1, SMI-2 Orbi 라우터 1880, 22 포트포워딩이 필요





• 상위 망 라우터 경우

DNS or 외부 IP 설정 + 상위망 라우터 포트포워딩을 통한 접근 방식이며, 포트는 1880 고정,

SMI 추가 연동시 DNS or 외부 IP 설정 + 상위망 라우터 포트포워딩 설정이 증가한다.

1. Orbi 네트워크 설정

- Orbi 라우터 외부 IP – 상위 망 라우터 내부IP에 종속

- Orbi 라우터 내부 IP – 192.168.20.x

- 취출로봇 모션 2nd LAN Port IP – 192.168.20.101…

2. Orbi 라우터 포트포워딩 설정

    - 상위 망이 라우터인 경우 단일 IP 에서 두 가지 Port 로 분산 하기 위해 상위

      라우터에서1880 to 1880, 1881 to 1880 의 포트포워딩 작업이 필요

- SMI 접근 허용을 위해 SMI-1, SMI-2 Orbi 라우터 1880, 22 포트포워딩이 필요



위와 같이 설정을 하게 되면, 같은 망에 연결이 되면,

ssh, 웹 어플리케이션 로그인 접속, DNS 설정을 통한 외부 망 에서도 접속 등이 가능하다.



키오스크 모드 웹 어플리케이션 의 라우터 새틀라이트는 넷기어의 Orbi 제품으로 컨텍하였다.

이러한 라우터 익스텐더는 국내 표준에 의하여 20dbm 을 넘으면 안되서 참 한계가 많다..



이 외에도 자세하게 하자면 Wifi 리피터를 통해 MAC 할당을 하여 진행을 해주어야 하나,

WIFI 리피터 내용은 너무 길어질것 같아서 이것의 내용은 적지는 않겠다.. ㅎㅎ

(이거 관련해서는 나중에 따로 올릴 예정)

이번 연구 개발을 통해 애매하게? 숙지하고 있었던 네트워크 망 구성에 대해 마스터 수준에

도달 할 수 있었던것 같다.
